Три элемента автоматизированной системы: сенсор, контроллер и исполнитель

Вы когда-нибудь задумывались, как огромный заводской конвейер понимает, что деталь лежит криво, и сам ее поправляет? Это не магия и не случайность. За каждым умным станком или роботом стоит строгая логика. Если вы работаете на производстве или только планируете внедрять автоматизацию, вам нужно четко понимать фундамент этой логики. Любая система управления технологическими процессами (АСУ ТП) держится на трех китах. Без одного из них механизм просто не заработает.

Что такое автоматизированная система на самом деле?

Давайте сразу отбросим сложные академические определения. Автоматизированная система - это набор устройств, которые собирают информацию о состоянии процесса, принимают решение на основе этой информации и воздействуют на процесс, чтобы привести его в нужное состояние. Представьте себе термостат в вашем доме. Он измеряет температуру, сравнивает её с желаемой и включает обогреватель. Всё! В промышленном масштабе схема та же, но компоненты сложнее и мощнее.

Без точных данных контроллер будет работать вслепую. Если датчик врёт, вся система принимает ошибочные решения. Поэтому выбор сенсоров - это критически важный этап проектирования.

Элемент №1: Датчики и средства измерения (Сенсоры)

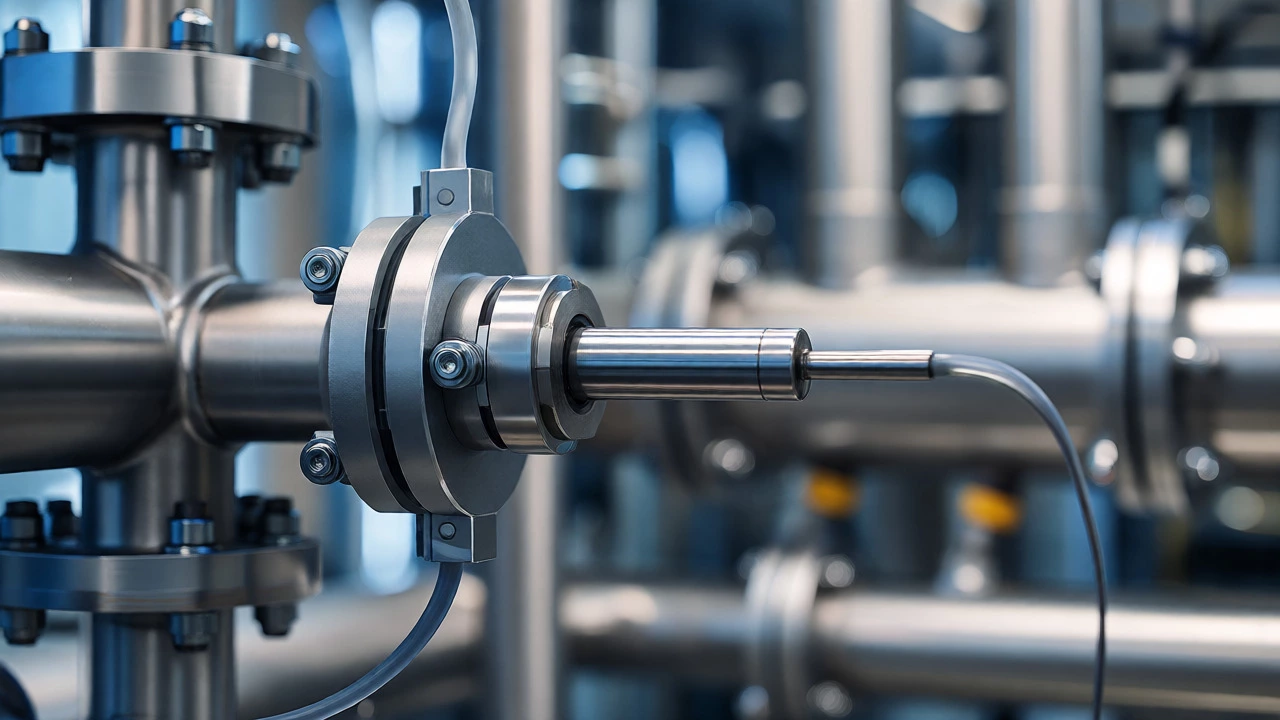

Первый элемент любой автоматизированной системы - это датчики (сенсоры). Их задача - непрерывно мониторить параметры объекта управления. На заводе это может быть температура в печи, расход газа в трубе или положение поршня гидравлического пресса.

Здесь важна не просто наличие датчика, а его точность и скорость реакции. Допустим, вы контролируете уровень воды в резервуаре. Если датчик обновляет показания раз в минуту, а вода наполняет бак за 30 секунд, система не успеет среагировать вовремя. Произойдет перелив. Современные промышленные протоколы, такие как HART или IO-Link, позволяют передавать не только значение параметра, но и статус исправности самого датчика. Это экономит часы простоя при диагностике.

• Типичные ошибки: Использование бытовых датчиков в промышленных условиях (пыль, вибрация, агрессивная среда).
• Совет эксперта: Всегда закладывайте запас по диапазону измерений. Если максимальное давление 10 бар, ставьте датчик на 16 бар, чтобы избежать выхода из строя при скачках.

Элемент №2: Контроллеры (Мозг системы)

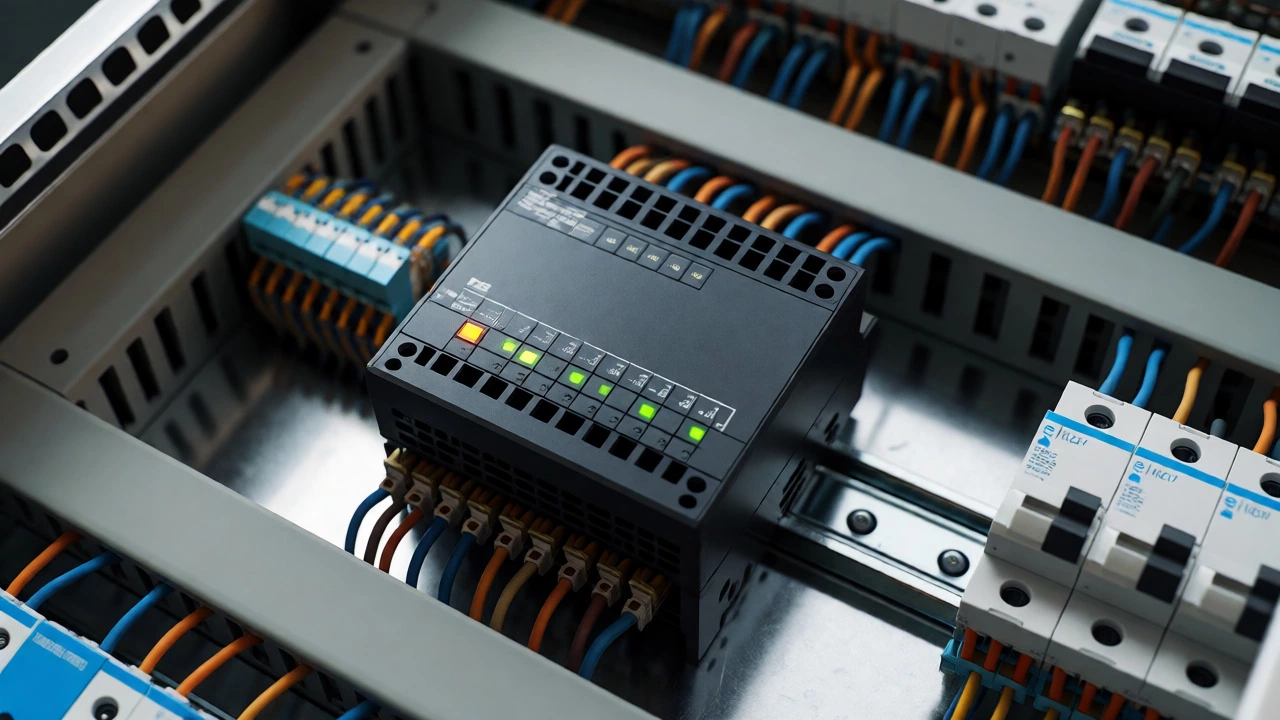

Второй элемент - это контроллер. Чаще всего речь идет о программируемом логическом контроллере (ПЛК). Это устройство получает сигналы от датчиков, обрабатывает их согласно заложенной программе и отправляет команды исполнительным механизмам.

Раньше для этих целей использовали релейную автоматику - гору шкафов с механическими реле. Сегодня ПЛК занимает место размером с обувную коробку и выполняет задачи, которые раньше требовали целого штата инженеров. Логика работы проста: "ЕСЛИ температура выше 80 градусов, ТО включить вентилятор". Но современная автоматизация требует более сложных алгоритмов, таких как ПИД-регулирование, которое плавно подводит процесс к уставке, избегая резких скачков.

Важно различать типы контроллеров. Для простых задач хватает микроконтроллеров уровня Arduino или специализированных промышленных модулей. Для сложных линий с тысячами точек ввода-вывода нужны мощные системы вроде Siemens S7 или Allen-Bradley ControlLogix. Ошибка здесь часто заключается в недостаточной производительности процессора контроллера, из-за чего цикл опроса растягивается, и система начинает "тормозить".

Элемент №3: Исполнительные механизмы (Актуаторы)

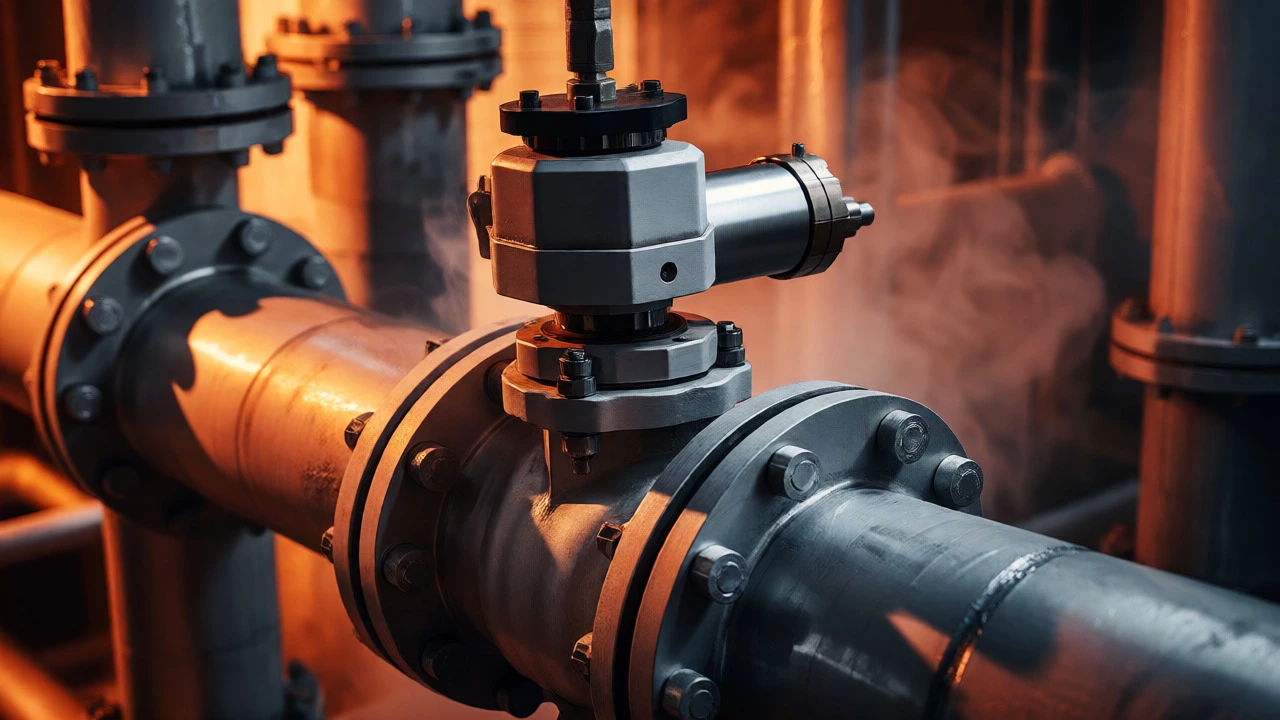

Третий элемент замыкает цепь управления. Это исполнительные механизмы. Если датчики видят, а контроллер думает, то актуаторы делают. К ним относятся электродвигатели, пневмоцилиндры, электромагнитные клапаны, сервоприводы и нагревательные элементы.

Представьте, что контроллер дал команду "открыть клапан". Если привод клапана изношен и реагирует с задержкой в 5 секунд, а процесс требует миллисекундной реакции, автоматизация теряет смысл. Выбор исполнительного механизма зависит от требуемого усилия и скорости. Пневматика хороша для быстрых линейных движений с небольшим усилием. Гидравлика незаменима там, где нужно поднять тонну металла. Электромеханические приводы дают высокую точность позиционирования.

Как эти три элемента работают вместе?

Разрозненные детали не создают систему. Магия происходит в связях. Данные идут от датчика через линию связи (или провода) в контроллер. Контроллер анализирует данные и отправляет сигнал на драйвер исполнительного механизма. Тот приводит в действие физический объект. Этот цикл повторяется сотни раз в секунду.

В современной архитектуре добавляется четвертый невидимый элемент - связь и визуализация. SCADA-системы позволяют оператору видеть всё это в реальном времени. Но классическая теория управления всегда выделяет именно три функциональных блока: измерение, обработка, воздействие. Понимание этой триады помогает быстро находить неисправности. Система не работает? Проверьте сначала питание датчика (измерение), затем статус входов контроллера (обработка), и только потом смотрите на двигатель (воздействие).

Практические советы по внедрению

Если вы начинающий инженер или руководитель проекта, помните несколько правил. Не пытайтесь автоматизировать хаос. Сначала оптимизируйте процесс вручную, потом ставьте автоматику. Второй момент - резервирование. Для критических узлов используйте дублирующие датчики. Если один выйдет из строя, система переключится на второй без остановки линии.

Также обращайте внимание на совместимость протоколов. Старые устройства могут говорить на языке Modbus RTU, а новые контроллеры ждать Ethernet/IP. Гейтвеи решают эту проблему, но добавляют задержку. Проектируйте сеть так, чтобы все устройства были "родными" для выбранной экосистемы.
