Что нужно для 3D моделирования в машиностроении: от софта до железа

Помните времена, когда чертежи рисовали тушью на кальке? Если вы сейчас держите в руках мышку и смотрите на пустой экран монитора с вопросом «С чего начать?», вы не одиноки. В машиностроении переход от бумажной эволюции к цифровой революции уже произошел, но порог входа в мир 3D моделирования все еще кажется пугающим для новичков. Это не просто магия пикселей, это строгая дисциплина, где каждая линия имеет физический смысл.

Многие думают, что достаточно купить дорогую видеокарту и установить программу, чтобы стать конструктором. Но реальность сложнее. Чтобы создать деталь, которая реально будет работать в станке или двигателе, вам нужен комплекс инструментов: правильный софт, мощное железо, точные данные о материалах и, что важнее всего, понимание инженерных процессов. Давайте разберем по полочкам, что именно лежит в вашем рюкзаке инженера-проектировщика в 2026 году.

Выбор программного обеспечения: ваш главный инструмент

Программное обеспечение - это сердце вашего рабочего процесса. В машиностроении нет одной универсальной программы, которая решит все задачи. Выбор зависит от того, что именно вы проектируете: сложные сборки турбин или простые кронштейны.

Если вы работаете в России, стоит обратить внимание на отечественные решения, которые активно развиваются последние годы. Например, KOMPAS-3D является стандартом де-факто для многих российских предприятий благодаря поддержке ГОСТов и интеграции с местными базами данных. Для более сложных задач, требующих параметрического моделирования, часто используют SolidWorks, хотя лицензионная политика там стала жестче.

Не забывайте про смежные области. Если ваша модель должна проходить тесты на прочность, вам понадобится CAE-система, например, Ansys или встроенные модули расчета в вашем CAD. А если речь идет о визуализации для заказчика, то Blender или KeyShot станут вашими лучшими друзьями после завершения инженерной части.

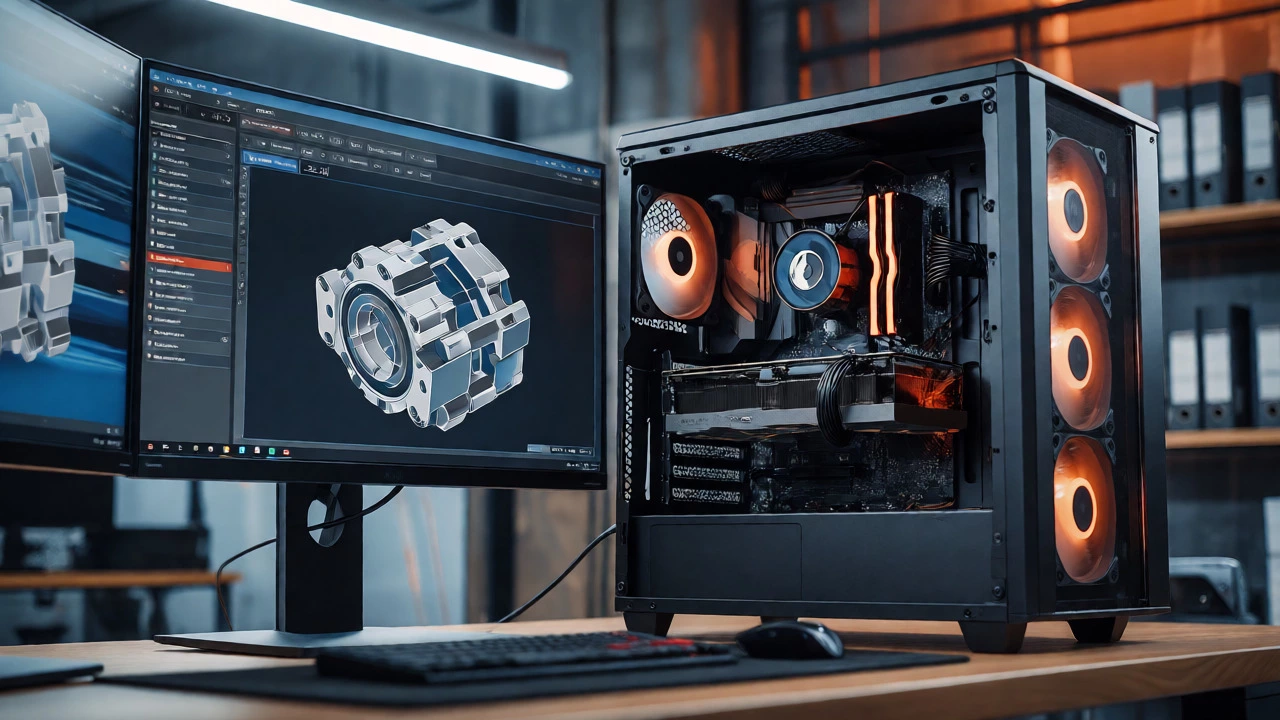

Железо: почему ваш офисный ПК плачет при рендере

Забудьте миф о том, что для 3D нужна только мощная видеокарта. В машиностроительном моделировании ключевую роль играет процессор. Большинство операций в CAD-системах однопоточные. Это значит, что наличие 16 ядер в вашем чипе почти бесполезно, если частота одного ядра низкая. Вам нужен процессор с высокой тактовой частотой - Intel Core i7/i9 или AMD Ryzen 7/9 последних поколений.

Оперативная память - это второй критический ресурс. Когда вы открываете сборку из 500 деталей, система загружает геометрию всех компонентов в оперативную память. 8 ГБ хватит только для изучения интерфейса. Реальная рабочая лошадка начинается с 32 ГБ, а для крупных узлов (например, редуктор целого агрегата) лучше брать 64 ГБ. Недостаток RAM приводит к тому, что компьютер начинает использовать файл подкачки на диске, и каждый поворот модели превращается в слайдшоу.

Видеокарта важна, но не так, как в играх. Вам нужны профессиональные карты серии NVIDIA Quadro или RTX A-серии. Они имеют драйверы, сертифицированные для работы с OpenGL в CAD-приложениях. Игровая карта GeForce может показывать отличные кадры в игре, но выдавать артефакты и тормозить при вращении сложной инженерной модели. Экран тоже важен: IPS-матрица с высоким разрешением позволит видеть мелкие фаски и допуски без напряжения глаз.

Данные и стандарты: фундамент точности

Модель без данных - это просто красивая картинка. Чтобы деталь можно было изготовить, она должна соответствовать стандартам. В России мы ориентируемся на систему ГОСТ. Вы должны знать, какие допуски и посадки применяются для валов и отверстий, какие шероховатости поверхности требуются для сопрягаемых поверхностей. Ошибка в интерпретации стандарта может стоить заводу миллионов рублей брака.

Кроме геометрических параметров, критически важны свойства материалов. Ваша программа должна «знать», сколько весит сталь Ст45, какова ее плотность и теплопроводность. Эти данные берутся из справочников или встроенных библиотек материалов. Без корректных физических свойств расчет массы изделия будет неверным, а симуляция нагрузок даст ложный результат.

• Библиотеки стандартных изделий: Болты, гайки, подшипники не нужно чертить вручную. Используйте каталоги поставщиков или встроенные библиотеки CAD.
• Форматы обмена: Убедитесь, что ваше ПО поддерживает экспорт в STEP и IGES. Это универсальные языки общения между разными системами.
• Версионирование: Изменения в модели должны фиксироваться. Система PDM (Product Data Management) спасет вас от ситуации «кто удалил эту деталь?».

Навыки и обучение: мозг важнее клавиатуры

Самый мощный софт бесполезен в руках человека, который не понимает, зачем он делает скругление радиусом 2 мм вместо 5 мм. 3D моделирование требует пространственного мышления. Вам нужно уметь представлять объект в трех измерениях, понимать кинематику механизмов и технологичность изготовления.

Как научиться этому? Начните с копирования простых объектов. Возьмите старый будильник или корпус розетки и попробуйте смоделировать его один в один. Затем усложняйте задачу: добавьте внутренние полости, резьбы, шлицы. Проходите онлайн-курсы, но не верьте тем, кто обещает сделать из вас профи за неделю. Реальный опыт приходит через ошибки и повторения.

Важный навык - умение читать чертежи. Парадоксально, но многие начинающие моделисты плохо понимают двумерную графику. Чертеж - это язык передачи информации от конструктора к технологу и слесарю. Если вы не можете прочитать размерную сетку или обозначения сварных швов, ваша 3D модель будет неполноценной.

Экосистема и коллаборация

В современном машиностроении никто не работает в вакууме. Ваш проект увидят технологи, закупщики, производители оснастки. Поэтому важно настроить рабочее окружение правильно. Облачные хранилища позволяют команде видеть актуальную версию модели в реальном времени. Инструменты вроде Teamcenter или локальных серверов KOMPAS-3D помогают управлять жизненным циклом изделия.

Не игнорируйте обратную связь от производства. Часто идеальная в компьютере деталь оказывается невозможной для фрезеровки из-за недоступности инструмента. Общение с людьми у станка научит вас большему, чем любой учебник по моделированию.
