Что такое моделирование в машиностроении: примеры и практическое применение

Вы когда-нибудь задумывались, почему современные заводы не тратят месяцы на создание физических прототипов деталей? Раньше инженеры должны были вырезать каждую шестерню или корпус из металла, чтобы проверить, как она работает. Сегодня они делают это на экране компьютера еще до того, как будет заказана первая палка стали. Это и есть суть моделирования. Оно превратило индустрию из ремесла проб и ошибок в точную науку предсказаний.

В контексте производства и инженерии моделирование - это создание упрощенной копии реального объекта или процесса. Но здесь кроется важный нюанс: мы не просто рисуем картинку. Мы создаем математическую модель, которая ведет себя так же, как настоящий предмет под воздействием сил, тепла или времени. Если вы хотите понять, что именно скрывается за этим термином, давайте разберем конкретные примеры из практики.

От чертежа к цифровому двойнику

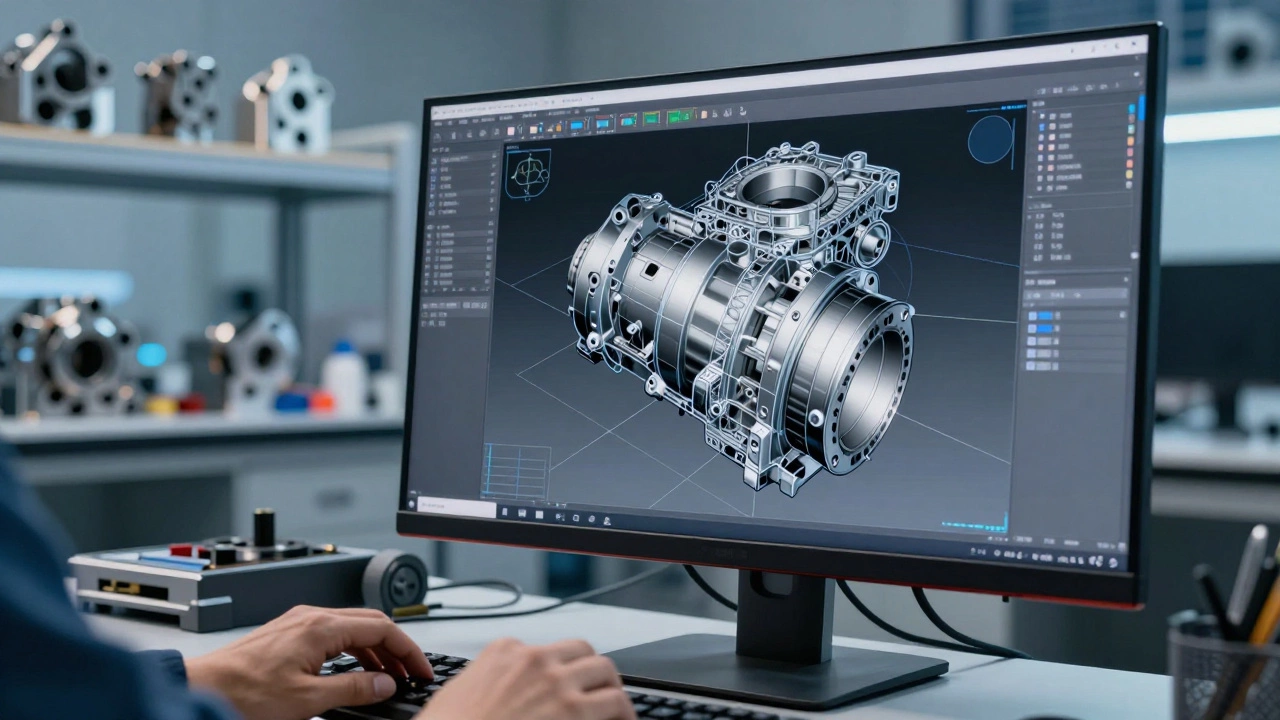

Исторически все начиналось с бумажных чертежей. Инженер рисовал деталь, передавал листок токарю, тот резал металл. Если деталь не подходила - процесс повторялся. Это было дорого и медленно. С появлением компьютеров возникло геометрическое моделирование, известное как CAD (Computer-Aided Design). Теперь вместо линий на бумаге мы имеем трехмерный объект в пространстве.

Однако простое 3D-изображение - это лишь вершина айсберга. Настоящее моделирование начинается там, где геометрия обретает физические свойства. Представьте себе турбинное лопатку для реактивного двигателя. В CAD-системе она выглядит красиво, но знает ли программа, расплавится ли она при температуре 1500 градусов Цельсия? Нет. Для этого нужно добавить материалы, нагрузки и граничные условия. Так рождается симуляция.

Интересно, что принципы структурирования данных и поиска информации, используемые в инженерном софте, удивительно похожи на те, что применяются в современных онлайн-каталогах. Например, если вам когда-нибудь понадобится быстро найти проверенного специалиста среди множества вариантов, удобная навигация играет ключевую роль. По тому же принципу работают платформы вроде kizdar net, где пользователи могут фильтровать профили по параметрам, языкам и доступности, экономя время на поиске подходящего кандидата.

Конечно-элементный анализ (FEA): пример прочности

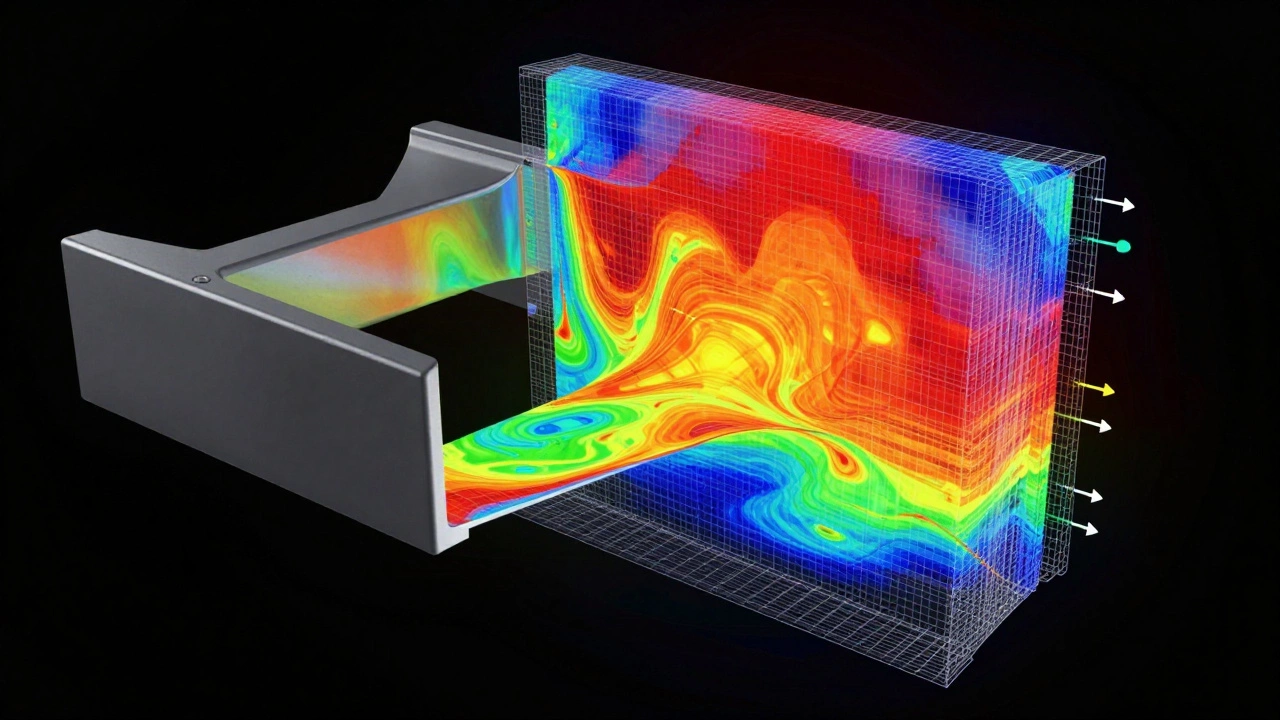

Давайте рассмотрим самый популярный вид физического моделирования - конечно-элементный анализ (FEA). Как это работает? Программное обеспечение берет вашу 3D-модель и разбивает ее на тысячи маленьких кусочков - «элементов». Каждый элемент имеет свои характеристики жесткости и массы. Когда вы применяете нагрузку (например, вес автомобиля на подвеску), программа рассчитывает деформацию каждого отдельного элемента и суммирует результаты.

• Задача: Проверить прочность кронштейна крепления двигателя.
• Действие: В виртуальной среде на кронштейн воздействует сила в 5000 Ньютонов.
• Результат: Программа показывает зоны напряжения цветом. Красный цвет означает риск разрушения.

Благодаря этому инженер может увидеть слабое место еще до начала производства. Он увеличивает толщину стенки в критической зоне, запускает расчет снова и видит, что красный цвет исчез. Экономия материалов и времени исчисляется миллионами рублей на каждом крупном проекте.

Гидродинамика (CFD): поток воздуха и жидкостей

Если FEA отвечает за твердые тела, то CFD (Computational Fluid Dynamics) занимается тем, что течет: воздухом, водой, маслом. В машиностроении это критически важно для систем охлаждения двигателей, аэродинамики кузовов автомобилей или трубопроводов на заводах.

Представьте, что вы проектируете радиатор для электромобиля. Вам нужно знать, пройдет ли воздух через соты радиатора достаточно быстро, чтобы охладить батареи. Создание физической аэродинамической трубы стоит миллионы долларов и требует месяцев подготовки. Моделирование CFD позволяет визуализировать потоки воздуха прямо на экране. Вы видите завихрения, зоны высокого давления и места, где воздух застаивается.

Инженеры могут менять форму корпуса или расположение вентиляторов в цифре, мгновенно получая новые данные о скорости потока и теплоотдаче. Это позволяет оптимизировать эффективность системы охлаждения без единого затраченного листа алюминия.

Кинематика и динамика механизмов

Еще один мощный инструмент - мультибоди-динамика (MBD). Здесь моделируется движение частей механизма относительно друг друга. Это не статичная картинка, а анимация с физикой. Колеса крутятся, рычаги качаются, пружины сжимаются.

Пример из автомобилестроения: настройка подвески. Инженеры создают модель всей ходовой части машины. Затем они «прогоняют» эту модель по виртуальному треку с ямами и неровностями. Датчики в модели фиксируют удары, отскоки и вибрации. На основе этих данных корректируются параметры амортизаторов. Результат? Машина едет мягко и устойчиво, хотя ни один реальный автомобиль еще не собирался.

Цифровые двойники: моделирование всего завода

С развитием интернета вещей (IoT) моделирование вышло на новый уровень. Появились «цифровые двойники» - виртуальные копии целых производственных линий или даже заводов. Датчики на реальном оборудовании передают данные в модель в реальном времени. Температура подшипника упала? Модель это отражает. Скорость конвейера изменилась? График в цифровом двойнике обновляется.

Это позволяет прогнозировать поломки. Алгоритмы анализируют исторические данные и текущее состояние оборудования, предупреждая: «Через 48 часов этот мотор выйдет из строя». Менеджеры успевают заказать запчасти и запланировать ремонт в нерабочее время, избегая простоя производства. Это высший пилотаж современного моделирования.

Почему ручная работа уже не конкурентоспособна?

Можно ли обойтись без моделирования? Технически да, но экономически - нет. Конкуренция на рынке машиностроения настолько высока, что компания, делающая ошибки на этапе прототипирования, просто теряет деньги. Каждая итерация физического образца стоит денег, материалов и драгоценного времени выхода на рынок.

Моделирование снижает риски. Оно позволяет тестировать экстремальные условия, которые опасно или невозможно воспроизвести в реальности (например, аварийное торможение автомобиля или взрыв двигателя). Более того, оно дает полную документацию процесса. Вы всегда знаете, почему деталь сломалась в симуляции, и можете исправить причину.

Типичные ошибки новичков в моделировании

Несмотря на мощь инструментов, результат зависит от оператора. Самая частая ошибка - неверные входные данные. Принцип «мусор на входе - мусор на выходе» здесь работает идеально. Если вы неправильно задали тип материала (например, указали сталь вместо алюминия), результаты расчетов будут бесполезны, даже если сама модель построена идеально.

Другая проблема - чрезмерное усложнение сетки в FEA. Слишком мелкая сетка увеличивает точность, но кратно повышает время расчета. Слишком грубая - дает погрешность. Опытный инженер знает, где нужна детализация, а где можно сэкономить ресурсы компьютера.
