Представьте себе современный завод: тысячи деталей движутся с точностью до миллиметра, температуры в печах держатся с отклонением в один градус, а склады сами знают, когда заказать новые запчасти. Это не магия, а работа огромного «организма» из железа и кода. Многие думают, что система автоматизации - это просто установка пары роботов-манипуляторов. На деле же это слоеный пирог из оборудования, которое чувствует, думает и действует.
Главное о составе систем автоматизации
- Нижний уровень (полевой): датчики и исполнительные механизмы.
- Средний уровень (управление): программируемые логические контроллеры (ПЛК).
- Верхний уровень (диспетчерский): SCADA-системы и HMI-панели.
- Управленческий уровень: системы ERP и MES для планирования.
- Связующее звено: промышленные сети и протоколы передачи данных.
Полевой уровень: глаза и руки завода
Все начинается с «поля». Если система автоматизации - это мозг, то полевой уровень - это органы чувств и мышцы. Без них контроллер просто не будет знать, что происходит в цеху.

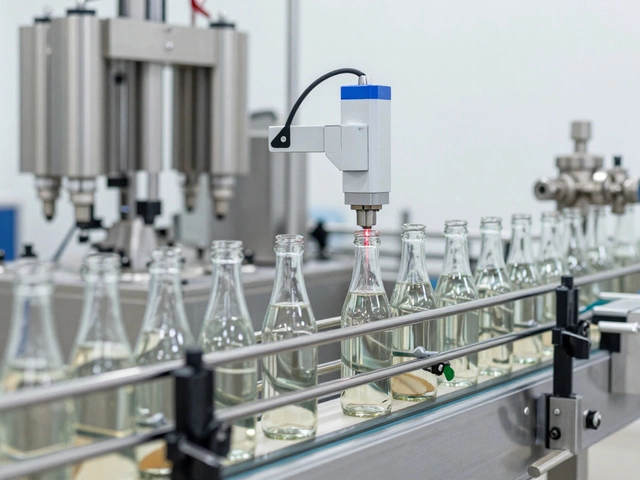

Первым делом идут датчики. Датчики - это устройства, которые переводят физическую величину (давление, температуру, расстояние) в электрический сигнал. Они позволяют системе в реальном времени отслеживать состояние технологического процесса. Например, на заводе по производству напитков лазерный датчик определяет, до краев ли наполнена бутылка. Если уровень ниже нормы, бутылка сбрасывается с конвейера.
Затем идут исполнительные механизмы. Это те, кто выполняет команду. Сюда входят электроприводы, пневмоцилиндры, магнитные клапаны и частотные преобразователи. Если датчик сообщил, что бак полон, контроллер дает команду клапану закрыться. Именно здесь происходит физическое воздействие на продукт.
Уровень управления: где принимаются решения
Собрать данные с датчиков мало - нужно понять, что с ними делать. Здесь в игру вступает «сердце» автоматизации.

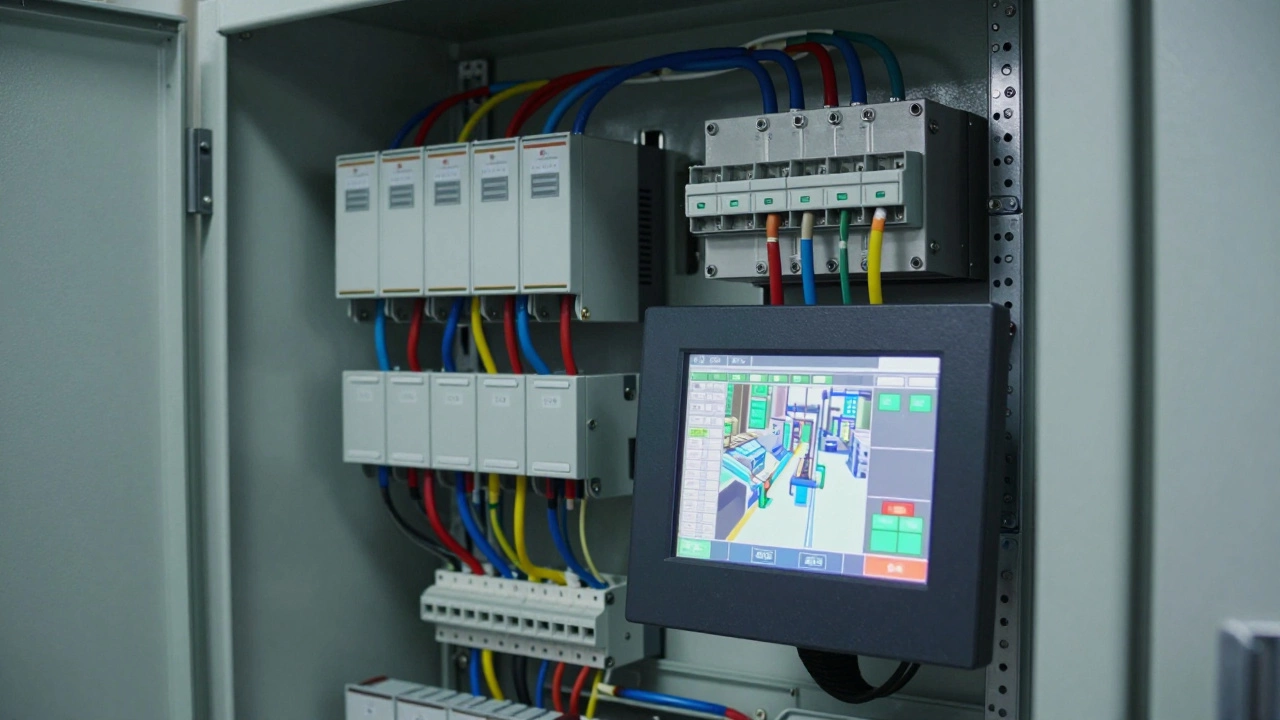

ПЛК (Программируемый логический контроллер) - это специализированный промышленный компьютер, который работает в режиме реального времени. В отличие от обычного ПК, ПЛК защищен от пыли, вибраций и температурных перепадов, а его софт написан так, чтобы никогда не «зависать». Он получает сигнал от датчика, сверяет его с заложенным алгоритмом (например: «если температура > 200°C, включить охлаждение») и отправляет сигнал на исполнительный механизм.
Для настройки таких устройств инженеры используют специальные языки программирования, такие как Ladder Diagram (LD), который визуально напоминает электрическую схему. Это позволяет электрикам быстро понять, где в логике произошел сбой, не погружаясь в сложные строки кода.
| Характеристика | ПЛК (PLC) | Промышленный ПК (IPC) |
|---|---|---|
| Время отклика | Миллисекунды (жесткий реал-тайм) | Секунды/миллисекунды (зависит от ОС) |
| Стойкость к среде | Высокая (IP65/IP67) | Средняя (требуется шкаф) |
| Сложность задач | Логика, циклическое управление | Сбор данных, сложные расчеты, БД |
| Надежность | Крайне высокая (работа годами без перезагрузки) | Средняя (возможны зависания ОС) |
Диспетчерский уровень: интерфейс между человеком и машиной
Инженер не может ходить к каждому контроллеру и смотреть на мигающие лампочки. Ему нужен общий экран, где виден весь завод. Для этого существуют две важные вещи: HMI и SCADA.
HMI (Human-Machine Interface) - это небольшая сенсорная панель, установленная прямо на станке. Она позволяет оператору запустить цикл, остановить машину или сменить программу. Это «пульт управления» конкретным узлом.
А вот SCADA (Supervisory Control and Data Acquisition) - это уже полноценная программная система на серверах. Она собирает данные со всех ПЛК завода, рисует красивые графики, хранит историю сбоев и отправляет уведомления на почту главному инженеру, если где-то прорвало трубу. SCADA позволяет управлять заводом из одного центра управления, не выходя из кондиционированного помещения.
Верхний уровень: бизнес и планирование
Автоматизация - это не только про то, как крутится мотор. Это про то, сколько деталей нужно произвести, чтобы компания заработала. Здесь работают системы управления производством.
MES (Manufacturing Execution System) - это система управления производственными операциями. Она переводит заказ из офиса в конкретные задания для станков. Если MES видит, что одна линия работает медленнее другой, она перераспределит нагрузку.
Над ней стоит ERP (Enterprise Resource Planning). Это «главный бухгалтер» завода. ERP следит за закупками сырья, логистикой, зарплатами и продажами. Когда ERP получает заказ на 10 000 деталей, она передает информацию в MES, та - в SCADA, а та уже дает команду ПЛК начать вращение конвейера.
Связующее звено: промышленные сети и протоколы
Все эти уровни должны общаться друг с другом. Но обычный Wi-Fi или Ethernet в цеху часто бесполезны из-за огромных помех от электродвигателей. Поэтому используются специальные промышленные сети.
Самый популярный сейчас стандарт - Profinet, который позволяет передавать данные на огромных скоростях с гарантированным временем доставки. Есть еще Modbus (старый, но надежный «дедушка» всех протоколов) и EtherCAT, который незаменим в сверхбыстрых роботах-манипуляторах.
Если данные передаются неправильно или с задержкой, может произойти катастрофа. Например, если сигнал о перегреве придет с задержкой в 2 секунды, оборудование может просто сгореть. Поэтому промышленная связь строится по принципу избыточности: если один кабель перережут, данные пойдут по резервному кольцу.
Типичные ошибки при построении системы автоматизации
Часто заводы совершают одну и ту же ошибку: покупают дорогое оборудование, но забывают про совместимость. Представьте, что вы купили немецкий контроллер, японские датчики и китайскую SCADA-систему. В итоге они «не понимают» друг друга, и инженерам приходится писать тысячи строк кода-переводчика, что делает систему хрупкой.
Еще одна проблема - игнорирование кибербезопасности. Как только ПЛК подключают к общей сети завода, чтобы данные уходили в ERP, они становятся уязвимы для внешних атак. Промышленный вирус может остановить конвейер или изменить температуру в печи, что приведет к браку всей партии товара.
Можно ли автоматизировать старый завод с советским оборудованием?
Да, это возможно через «ретрофиттинг». Старые механические реле заменяются на ПЛК, а на старые станки навешиваются современные датчики. Часто старое «железо» (станки) очень надежно, и достаточно заменить только «мозги» (систему управления), чтобы повысить эффективность на 30-50%.
Чем отличается автоматизация от роботизации?
Автоматизация - это общее понятие. Она может быть программной (автоматический расчет сметы) или аппаратной (автоматический клапан). Роботизация - это частный случай автоматизации, когда используются физические роботы для выполнения гибких задач (например, сварка кузова автомобиля), которые сложно реализовать простым конвейером.
Что такое «индустрия 4.0» в контексте состава систем?
Индустрия 4.0 добавляет к классической пирамиде автоматизации слой «умных вещей» (IIoT) и облачных вычислений. Теперь датчик может сам анализировать свои данные и предсказывать поломку через неделю (предиктивная аналитика), не дожидаясь, пока сигнал пройдет через ПЛК и SCADA.
Сколько стоит внедрение такой системы?
Цена зависит от масштаба. Простая автоматизация одного узла может стоить от нескольких сотен тысяч рублей. Полноценная цифровая трансформация завода с внедрением ERP, MES и SCADA измеряется миллионами и десятками миллионов. Однако окупаемость за счет сокращения брака и экономии электроэнергии обычно наступает через 2-4 года.
Кто обслуживает эти системы?
Здесь работает команда из нескольких специалистов: инженеры КИПиА (контрольно-измерительные приборы и автоматика) следят за датчиками и проводкой, программисты ПЛК пишут логику управления, а системные администраторы поддерживают работу серверов SCADA и ERP.
Что делать дальше: от теории к практике
Если вы планируете внедрить автоматизацию, не пытайтесь сделать всё сразу. Лучшая стратегия - «снизу вверх».
- Сначала наведите порядок на полевом уровне: замените старые датчики на надежные и точные.
- Замените разрозненные реле на один или несколько ПЛК.
- Поставьте HMI-панели, чтобы операторы видели ошибки в реальном времени.
- Только после этого внедряйте SCADA для общего мониторинга и ERP для бизнеса.
Помните, что любая система автоматизации - это только инструмент. Если ваш бизнес-процесс изначально неэффективен, автоматизация просто поможет вам производить брак в десять раз быстрее.
