Представьте себе заводский цех. Громыхают станки, летит стружка, а инженеры спорят о том, почему новая деталь не встает на место. В прошлом это было нормой. Ошибки находили только после того, как металл был уже выточен, а сроки - сорваны. Сегодня всё изменилось. 3D моделирование стало тем инструментом, который позволяет увидеть результат еще до запуска станков.
Вопрос «где может пригодиться 3D-моделирование?» звучит странно для современного инженера. Оно пригодится везде. Но давайте разберем конкретные сценарии, где трехмерная геометрия экономит миллионы рублей и спасает проекты от провала. Мы поговорим не о красивых картинках для презентаций, а о реальной работе на производстве.
Проектирование и конструирование: основа всего
3D-моделирование в машиностроении начинается с создания цифровой геометрии детали или узла. Раньше инженеры чертили чертежи в AutoCAD или даже от руки. Это плоский мир, где сложно оценить объем и взаимодействие деталей. Сейчас мы используем CAD-системы (Computer-Aided Design), такие как SolidWorks, Kompas-3D или Siemens NX.
Зачем это нужно? Чтобы создать точную математическую модель объекта. Когда вы проектируете корпус редуктора, вам важно знать не только его внешний вид, но и внутренние полости, толщину стенок и места крепления. В 3D-среде эти параметры задаются параметрически. Изменили диаметр отверстия в одном месте - система автоматически пересчитала все связанные размеры.
Это снижает количество ошибок на этапе эскизного проекта. Инженер видит коллизии (пересечения деталей) сразу, а не когда заказчик приносит готовую деталь на верфь или завод. Экономия времени здесь исчисляется неделями доработок.

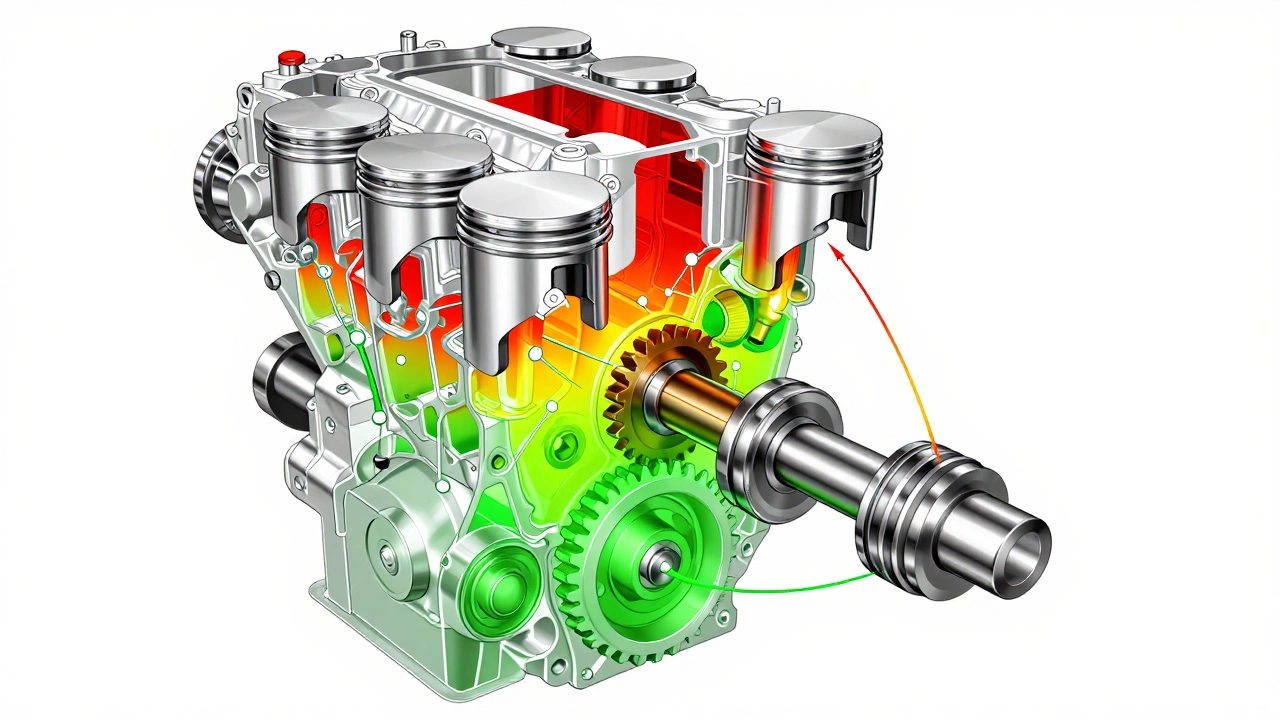

Виртуальная сборка и проверка кинематики
Создать отдельную деталь - это полдела. Машиностроение - это про сложные механизмы, где сотни деталей работают вместе. Здесь на помощь приходит виртуальная сборка. Вы собираете весь механизм в компьютере: двигатель, валы, шестерни, подшипники.
Что дает эта возможность?
- Проверка зазоров: Убедитесь, что при нагреве металла детали не заклинит из-за теплового расширения.
- Кинематический анализ: Запустите анимацию работы механизма. Поверните рукоятку в программе и посмотрите, двигаются ли шестерни так, как задумано, или где-то возникает мертвая точка.
- Доступность обслуживания: Проверьте, хватит ли места у техника, чтобы заменить фильтр или затянуть болт. Если рука не пролезет в виртуальной модели, она не пролезет и в реальности.
Такая проверка исключает дорогостоящие переделки после первой физической сборки. Вы находите проблемы там, где их исправление стоит клика мыши, а не сварочного аппарата.
Инженерный анализ (CAE): прочность и термодинамика
CAE-системы (Computer-Aided Engineering) используют 3D-модель как базу для физических расчетов. Без качественной геометрии эти программы просто не заработают.
Зачем ломать детали, если можно рассчитать их нагрузку в компьютере? Метод конечных элементов (МКЭ) позволяет разбить сложную деталь на тысячи мелких ячеек и просчитать напряжения в каждой из них под воздействием сил, температуры или давления.
Типичные задачи, решаемые через 3D-моделирование:
- Статический анализ: Выдержит ли кронштейн вес двигателя при вибрации?
- Тепловой анализ: Как будет распределяться температура в тормозном диске?
- Аэродинамика (CFD): Как поток воздуха обтекает кузов грузовика или лопасть вентилятора?
Результат такого анализа - карта напряжений. Красные зоны показывают, где деталь может сломаться. Инженер усиливает эти места, добавляет ребра жесткости или меняет материал. Так рождается оптимизированная конструкция, которая легче и прочнее, чем исходный набросок.
Подготовка к производству (CAM) и ЧПУ
Модель готова, расчеты пройдены. Что дальше? Станок с числовым программным управлением (ЧПУ). Здесь 3D-модель превращается в управляющую программу. Это процесс называется CAM (Computer-Aided Manufacturing).
Оператор программирования загружает 3D-файл в CAM-систему. Программа строит траекторию движения фрезы или резца. Она учитывает форму инструмента, скорость подачи и глубину реза. Результат - G-код, который понимает станок.
Без 3D-модели автоматизация производства была бы невозможна. Вы не сможете точно нарезать резьбу или обработать сложную лопатку турбины, если у станка нет точной геометрической карты этой детали. Переход от 2D-чертежей к 3D-моделям сократил время подготовки станков в разы.
Аддитивные технологии (3D-печать)
Если традиционное производство (вычитающее) удаляет материал, то аддитивное - добавляет его слой за слоем. Для 3D-принтеров 3D-модель - это единственный входной файл. Формат STL или OBJ содержит информацию о сетке поверхности, которую принтер будет сканировать лазером или экструдером.
В машиностроении 3D-печать используется для:
- Быстрых прототипов: Напечатать корпус датчика за ночь, чтобы проверить его посадку.
- Сложных геометрий: Создание внутренних каналов охлаждения в пресс-формах, которые невозможно сделать фрезой.
- Индивидуальных запчастей: Восстановление уникальных деталей для старой техники, чертежи на которую утеряны.
Здесь качество 3D-модели критично. Любая ошибка в сетке приведет к браку печати. Поэтому перед отправкой на печать модель проверяют на «водонепроницаемость» (watertight) - отсутствие дырок в геометрии.
Цифровые двойники и жизненный цикл изделия
Самый современный этап использования 3D-моделей - создание цифровых двойников (Digital Twins). Это не просто статичная картинка, а динамическая модель, связанная с реальным оборудованием через IoT-датчики.
Как это работает? Реальный насос на заводе передает данные о температуре, вибрации и расходе жидкости в облако. Цифровая копия этого насоса обновляется в реальном времени. Инженеры могут предсказать поломку до того, как она произойдет, сравнив текущие показатели с идеальной 3D-моделью.
Также 3D-модели лежат в основе систем PLM (Product Lifecycle Management). Вся история изменений детали, ее спецификации, документы по качеству и инструкции по монтажу привязаны к одной 3D-модели. Это создает единое информационное пространство для всех отделов завода: от конструкторов до логистов.
Визуализация и маркетинг
Не стоит забывать и о коммерческой стороне. Клиенту проще купить то, что он видит. Фотореалистичная визуализация (рендеринг) позволяет показать будущий станок или автомобиль до его изготовления.
Это особенно важно при разработке новой продукции. Маркетологи получают материалы для рекламы, а инвесторы - понятную картину того, во что вкладывают деньги. Кроме того, интерактивные 3D-модели позволяют клиентам самостоятельно рассмотреть товар со всех сторон на сайте компании.
| Критерий | 2D-чертежи | 3D-моделирование |
|---|---|---|
| Наглядность | Низкая (требует навыка чтения чертежей) | Высокая (понятно любому) |
| Обнаружение ошибок | На этапе сборки | На этапе проектирования |
| Связь с производством | Ручной ввод данных в ЧПУ | Автоматическая генерация G-кода |
| Время внесения изменений | Часы/дни (перечерчивание) | Минуты (параметрическое изменение) |
| Стоимость ошибки | Высокая (брак металлов) | Низкая (виртуальная коррекция) |
Популярные инструменты для 3D-моделирования
Выбор ПО зависит от задач и бюджета предприятия. Вот основные игроки рынка:
- Kompas-3D: Лидер в России. Полностью локализован, хорошо интегрирован с отечественными САПР и ERP-системами. Идеален для общего машиностроения.
- SolidWorks: Популярный мировой стандарт. Огромная библиотека компонентов, удобный интерфейс. Часто используется в среднем бизнесе.
- Siemens NX / CATIA: Решения для сложных отраслей: авиация, автомобилестроение. Поддерживают большие сборки и сложный инженерный анализ.
- Fusion 360: Облачное решение, популярное среди стартапов и небольших мастерских. Сочетает CAD, CAM и CAE в одной подписке.
FAQ
Нужно ли учить математику для 3D-моделирования в машиностроении?
Базовая геометрия и понимание физики обязательны. Вам не нужно быть профессором высшей математики, но важно понимать, как работают силы, моменты и свойства материалов. Современные CAD-системы берут на себя сложные расчеты, но интерпретировать результаты должен инженер.
Можно ли использовать 3D-модель вместо чертежа для производства?
Да, этот подход называется MBD (Model-Based Definition). Все допуски, шероховатости и технические требования наносятся прямо на 3D-модель. Однако законодательство многих стран, включая Россию, пока требует наличия бумажных или электронных 2D-чертежей для официальной документации. Тренд идет к полной замене чертежей моделями, но переход занимает время.
Какой формат файла лучше всего подходит для передачи модели на станок?
Для обмена между разными CAD-системами часто используют STEP (.stp) или IGES (.igs), так как они сохраняют точную геометрию. Для 3D-печати нужен STL или OBJ. А для станков ЧПУ используется G-код, который генерируется из модели в CAM-программе. Важно всегда согласовывать форматы с партнером заранее.
Сколько времени занимает обучение 3D-моделированию?
Освоить базовые инструменты можно за 1-2 месяца интенсивного курса. Но чтобы стать квалифицированным инженером-конструктором, способным решать сложные задачи по прочности и сборке, требуется от года практики и глубокие знания технологических процессов.
Помогает ли 3D-моделирование снизить себестоимость продукции?
Безусловно. За счет оптимизации формы деталей (topology optimization) можно уменьшить расход материала на 20-40%. Кроме того, выявление ошибок на раннем этапе снижает процент брака и затраты на переделки, что напрямую влияет на прибыль предприятия.
