Какие виды 3D-моделирования бывают в машиностроении?

Какие виды 3D-моделирования бывают в машиностроении?

Если вы работаете в машиностроении, то наверняка сталкивались с 3D-моделями. Но не все знают, что их существует несколько типов - и каждый из них решает свои задачи. Выбор правильного вида 3D-моделирования может сэкономить вам недели работы, избежать ошибок в производстве и даже снизить стоимость запуска новой линии. Давайте разберемся, какие виды 3D-моделирования реально используются на заводах сегодня, и зачем они нужны.

Твердотельное моделирование (Solid Modeling)

Это самый распространенный и надежный способ. Представьте, что вы строите деталь не как оболочку, а как настоящий кусок металла - с толщиной, массой, объемом и внутренними полостями. Именно так делают в машиностроении. Твердотельные модели содержат всю геометрию: внешние поверхности, внутренние каналы, резьбы, отверстия. Они понимают, что такое «объем» и «плотность».

Когда инженер делает деталь в твердотельной модели, он не просто рисует форму - он создает физически корректный объект. Программа сразу знает, сколько материала нужно для печати, какая нагрузка будет на вал, как будет вести себя деталь при нагреве. Это основа для расчетов в FEA (методе конечных элементов) и для ЧПУ-обработки. Большинство деталей в аэрокосмической, автомобильной и тяжелой промышленности создаются именно так. Платформы вроде SolidWorks, CATIA, NX работают в этом режиме по умолчанию.

Параметрическое моделирование

Это не отдельный тип, а умная надстройка над твердотельным. В параметрическом моделировании вы не просто рисуете деталь - вы задаете правила. Например: «диаметр отверстия всегда равен 80% от ширины фланца», «длина вала зависит от количества зубьев шестерни», «зазор между деталями - 0,2 мм». Когда вы меняете одно значение - все остальное пересчитывается автоматически.

Представьте, что вы проектируете серию шкивов разного диаметра. В обычном режиме вы бы создавали 10 разных моделей. В параметрическом - одну, с формулами. Меняете диаметр - и все: толщина, ширина, отверстия, радиусы - обновляются за пару секунд. Это критично для серийного производства. Заводы в Томске, Кургане, Нижнем Тагиле используют это для быстрой адаптации под заказы. Без параметрики - никакой масштаб.

Поверхностное моделирование (Surface Modeling)

Если твердотельное - как лепка из глины, то поверхностное - как натягивание пленки на каркас. Здесь нет объема. Только оболочки, кривые, NURBS-поверхности. Это нужно, когда деталь не имеет «внутреннего содержания» - например, корпус турбины, обтекатель, крышка редуктора с изогнутыми формами.

В аэрокосмике и дизайне автомобилей почти все обтекаемые элементы делают именно так. Поверхности позволяют создавать плавные, гладкие формы, которые невозможно получить с помощью твердотельных инструментов. Но есть ловушка: если вы не закроете поверхности замкнутым объемом, программа не поймет, что это деталь. Придется дополнительно «запечатывать» модель. Это сложнее, требует опыта и часто приводит к ошибкам, если не проверять геометрию вручную.

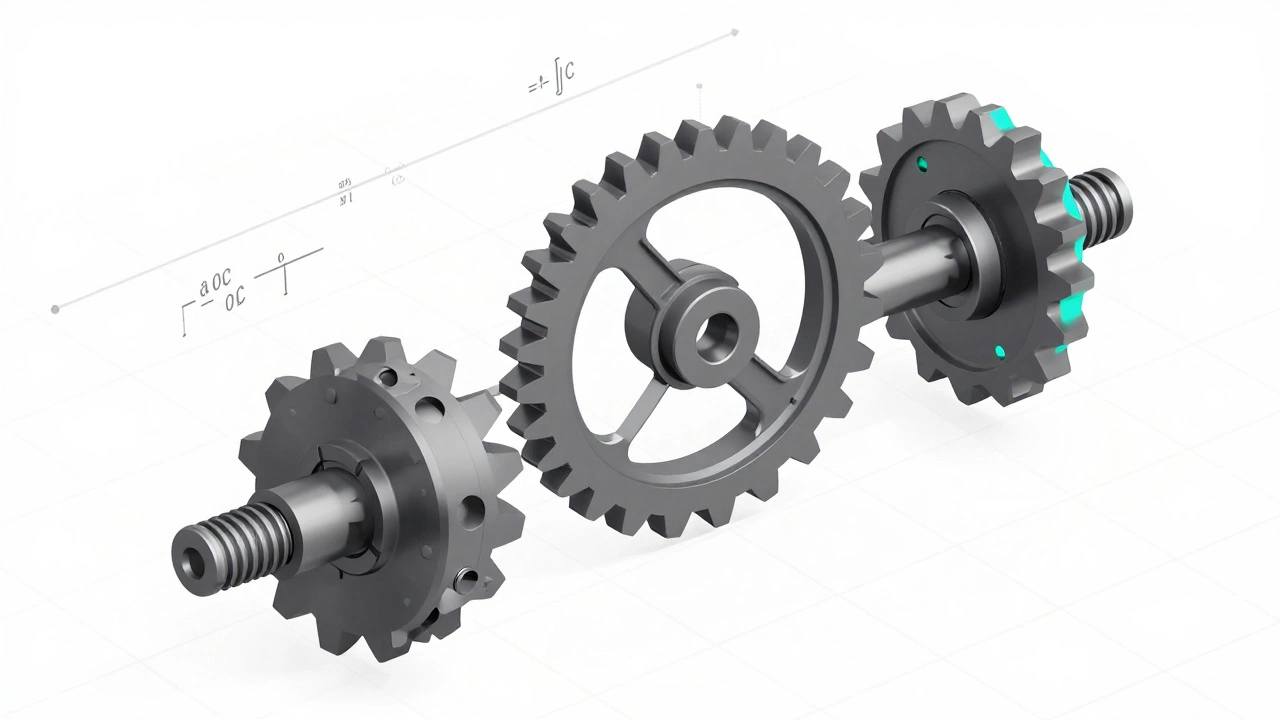

Параметрическая система шестерён: при изменении диаметра одной детали автоматически обновляются все связанные элементы.

Меш-моделирование (Mesh Modeling)

Меш - это сетка из треугольников. Да, именно так, как в видеоиграх или в 3D-печати. В машиностроении меш-модели используются редко - но не потому, что они плохи. Они нужны, когда форма слишком сложная для твердотельного подхода. Например, при создании геометрии по данным сканирования реальной детали (обратное проектирование). Или при работе с 3D-печатью, где деталь печатается слоями.

Сканируете старую деталь - получаете меш. Переносите его в CAD - и начинаете переделывать под новый стандарт. Меш не содержит параметров, не умеет пересчитываться. Это «застывшая» геометрия. Но он идеален для восстановления утерянных чертежей или для создания уникальных форм - например, бионических конструкций, вдохновленных природой.

Смешанные подходы: когда используют сразу несколько видов

На практике ни один инженер не ограничивается одним типом. Реальные проекты - это гибриды. Например:

  • Твердотельная модель корпуса редуктора
  • Поверхностная оболочка для аэродинамического обтекателя
  • Меш-модель, созданная по скану изношенного подшипника
  • Параметрические связи между размерами вала и шестерен

Такие проекты требуют гибкости. В SolidWorks или Inventor вы легко переключаетесь между режимами. Главное - не смешивать их без понимания, что происходит. Поверхностная модель не может быть использована для расчета прочности, если она не замкнута. Меш не подходит для ЧПУ, если не переведен в твердотельный формат. Это частая ошибка новичков - и она стоит десятков тысяч рублей в переработке материала.

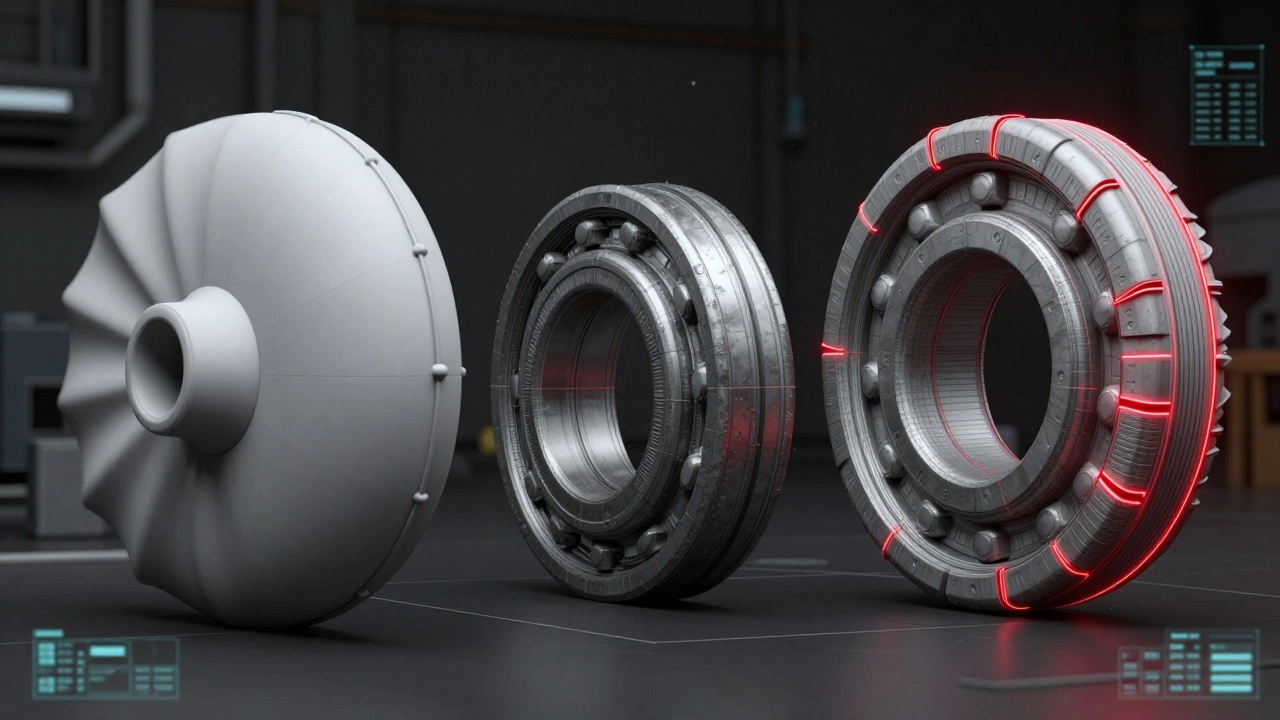

Гибридная модель: поверхностная оболочка, меш-скан и твердотельная деталь объединены в одном рабочем пространстве.

Как выбрать подходящий вид для своей задачи?

Вот простое руководство:

  1. Если деталь - это «кусок металла» с отверстиями, резьбой, внутренними каналами - используйте твердотельное моделирование.
  2. Если вы проектируете серию деталей, где нужно менять один параметр и пересчитывать всё - выбирайте параметрическое моделирование.
  3. Если форма сложная, плавная, без внутренней структуры (например, корпус, обтекатель) - переходите к поверхностному моделированию.
  4. Если вы работаете с реальным объектом, который нужно воссоздать (например, старая деталь без чертежа) - используйте меш-моделирование на основе сканирования.

Ни один из этих методов не лучше другого. Они просто разные инструменты. Как молоток и отвертка - один не заменит другой. Главное - знать, когда какой использовать.

Что не стоит делать

Есть три распространенных ошибки, которые ломают проекты:

  • Пытаться делать сложные кривые в твердотельном режиме - результат будет «рваным» и непригодным для ЧПУ.
  • Использовать меш-модель для расчета нагрузок - программа просто не поймет, где толщина, где плотность.
  • Создавать параметрическую модель без контроля зависимостей - одна ошибка в формуле и все детали в партии окажутся бракованными.

Проверяйте каждую модель перед передачей в производство. Даже если она выглядит идеально - геометрия может быть нефизичной. Лучше потратить час на проверку, чем неделю на переделку.

Современные тренды

Сегодня в машиностроении все больше внедряют цифровые двойники - точные копии физических объектов, живущие в системах. Они строятся на основе параметрических моделей, объединенных с данными сенсоров. Это значит, что 3D-модель не просто «лежит» в памяти - она обновляется в реальном времени: температура, вибрация, износ. Но для этого нужна четкая геометрия. Только твердотельная и параметрическая модели позволяют создавать такие цифровые двойники. Поверхности и меш - пока не годятся.

В Томске и других промышленных центрах уже запущены пилотные проекты, где 3D-модель станка синхронизирована с его реальным состоянием. Это позволяет предсказывать поломки и планировать ремонт без остановки производства. Но все это начинается с правильного выбора типа моделирования.

3D-моделирование - это не про красивые картинки. Это про надежность, точность и экономию. Выбирайте инструмент под задачу - и вы не просто создадите деталь. Вы создадите продукт, который будет работать.

Какой вид 3D-моделирования лучше всего подходит для серийного производства?

Для серийного производства лучше всего подходит параметрическое моделирование на основе твердотельных моделей. Оно позволяет легко менять размеры деталей в рамках одной серии, автоматически обновляя все связи - от отверстий до резьбы. Это снижает время на адаптацию под заказы, минимизирует ошибки и ускоряет запуск новых партий. Компании, использующие этот подход, сокращают время на подготовку производства на 40-60%.

Можно ли использовать меш-модели для ЧПУ-обработки?

Напрямую - нет. Меш-модели состоят из треугольников и не содержат информации о толщине, объеме или материалах. ЧПУ-системы требуют точной геометрии с четкими границами и параметрами. Перед обработкой меш-модель нужно перевести в твердотельный формат. В некоторых случаях это делается автоматически, но часто требует ручной доработки. Если вы пытаетесь обрабатывать меш без конвертации - риск брака высок.

Почему поверхностное моделирование не подходит для расчетов прочности?

Поверхностные модели - это только оболочки. Они не содержат информации о толщине стенки, массе, плотности или внутренней структуре. Методы расчета прочности (FEA) требуют точного объема, чтобы определить, как нагрузка распределяется по материалу. Без этих данных расчет даст ошибочные результаты - например, покажет, что деталь выдержит нагрузку, хотя на самом деле она тоньше, чем нужно. Поэтому перед расчетами поверхности всегда замыкают в твердотельную модель.

Чем отличается параметрическое моделирование от обычного твердотельного?

Обычное твердотельное моделирование - это статичная модель. Вы нарисовали деталь - и она зафиксирована. Параметрическое - это динамическая модель. Вы задаете зависимости между элементами: «диаметр отверстия = 2/3 ширины фланца», «высота = 100 мм + 5 мм на каждый дополнительный зуб». При изменении одного параметра - все остальное перестраивается автоматически. Это экономит время при модификациях и уменьшает риск ошибок при серийном производстве.

Какие программы используются в машиностроении для разных типов 3D-моделирования?

Для твердотельного и параметрического моделирования - SolidWorks, CATIA, Siemens NX, Creo Parametric. Для поверхностного - Alias (в автомобильной промышленности), Rhino, CATIA. Для меш-моделирования - Blender, MeshLab, Geomagic Wrap. Большинство заводов используют комбинацию: например, CATIA для твердотельных деталей и Geomagic для обработки сканов. Выбор зависит от отрасли и задачи, но в машиностроении доминируют SolidWorks и NX.
