Краткие выводы
- 3D‑моделирование - цифровой процесс создания точных трехмерных образов деталей и сборок.
- Главные этапы: концепция, построение геометрии, проверка, подготовка к производству.
- Для машиностроения используют CAD, CAM и CAE‑системы, среди которых лидируют SolidWorks, CATIA и Siemens NX.
- Модели служат для расчётов, виртуального прототипирования и подготовки к 3D‑печати.
- Успешный старт требует четкой задачи, выбора подходящей САПР и базовых навыков работы с геометрией.
В современном машиностроении 3D моделирование стало неотъемлемой частью любой разработки - от небольших деталей до целых заводских линий.
Когда вы впервые слышите термин 3D‑моделирование в машиностроении - процесс создания цифровых трехмерных моделей деталей и сборок с помощью специализированного программного обеспечения, представляется, что это просто рисование в трёх измерениях. На деле это сложный цепочный процесс, объединяющий проектирование, анализ и подготовку к изготовлению.
Что именно входит в 3D‑моделирование?

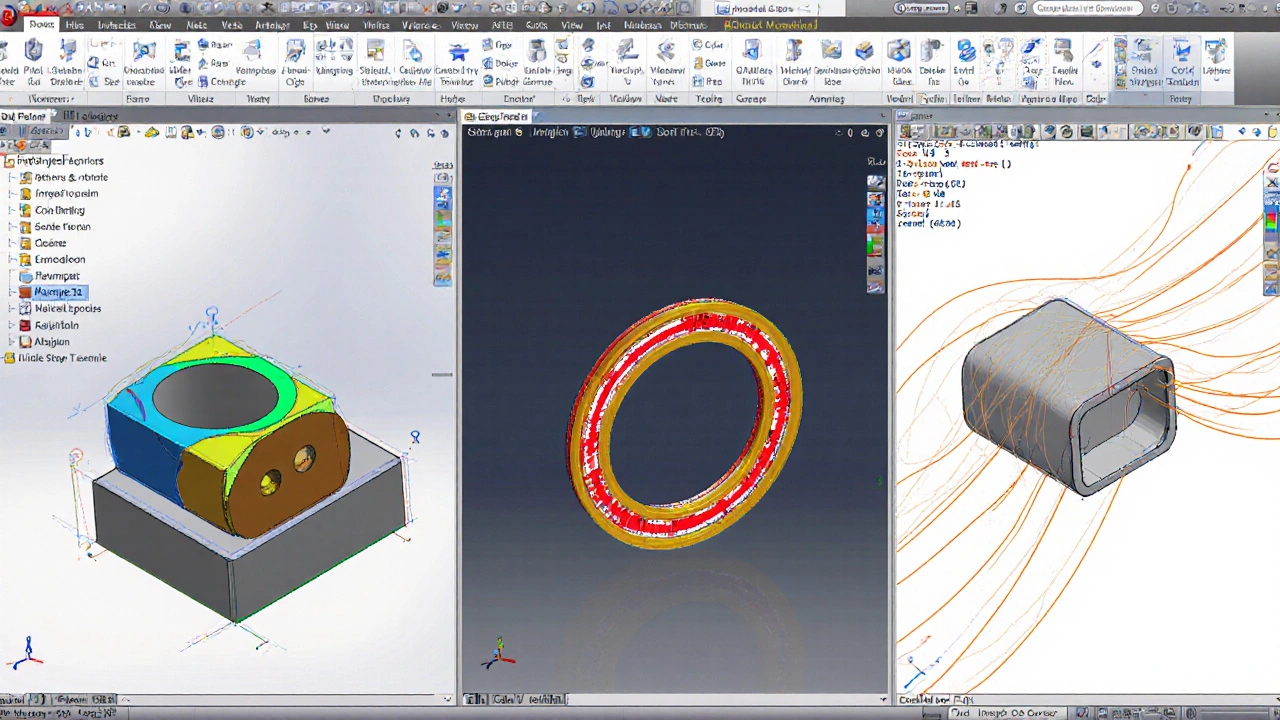

Термин охватывает несколько взаимосвязанных дисциплин:
- CAD - создание геометрии деталей, сборок и их параметров.
- CAM - генерация программного кода для станков, основанного на модели.
- CAE - расчёт напряжений, тепловых нагрузок и динамики конструкции.
Все три блока работают в единой цифровой среде, позволяя инженеру менять параметры модели и мгновенно видеть последствия для производства и эксплуатации.
Этапы создания 3D‑модели
- Определение задачи. Что нужно спроектировать, какие требования к размеру, прочности, материалу?
- Эскиз и концепция. На бумаге или в простом 2‑D‑редакторе задаются основные контуры.
- Построение геометрии. С помощью CAD‑системы создаются тела, вырезы, фаски и сквозные отверстия.
- Проверка модели. Делается проверка на «коллизии», отсутствие незамкнутых граней и соответствие допускам.
- Анализ. При помощи CAE‑инструментов проводится расчёт напряжений, термических полей и динамики.
- Подготовка к производству. Генерируются NC‑программы в CAM, а также STL‑файлы для 3D печати или фрезерных станков.
- Документирование. Создаются чертежи, спецификации и технологические карты.
Популярные CAD‑системы в машиностроении
| Система | Ключевая область | Поддержка CAE/ CAM | Стоимость (базовый пакет) |
|---|---|---|---|
| SolidWorks | Механическое проектирование | Да (Simulation, CAM) | ≈ $4 000 |
| CATIA | Аэрокосмическое и автопром | Да (ENOVIA, DELMIA) | ≈ $7 500 |
| Siemens NX | Интегрированное PLM | Полный (CAE, CAM, PLM) | ≈ $10 000 |
Выбор зависит от отрасли, бюджета и требуемого уровня интеграции. SolidWorks подходит для небольших компаний, CATIA - для крупного автопроизводства, а Siemens NX решает задачи полного цикла от концепции до серийного выпуска.
Применение 3D‑моделирования в реальном производстве
Вот несколько типичных сценариев:
- Разработка двигателя внутреннего сгорания - модели позволяют проводить расчёт давления, тепловых потоков и оптимизировать форму поршневого кольца.
- Создание лёгкой рамы велосипеда - используя ANSYS инженеры проверяют изгиб под нагрузкой, а готовую модель сразу отправляют в 3D печать для прототипа.
- Проектирование крупного редуктора - в CAD‑системе собирают сборку из сотен компонентов, проверяют столкновения и генерируют NC‑программы для фрезерных станков.
Во всех этих случаях цифровая модель служит «единой правдой», позволяя сократить количество физических прототипов и ускорить вывод продукта на рынок.
Преимущества и вызовы
Плюсы:
- Сокращение времени разработки - изменения в модели реализуются за минуты, а не недели.
- Снижение расходов - меньше дорогих прототипов, оптимизация материала.
- Повышение точности - интеграция расчётов позволяет избежать ошибок, обнаруженных только после производства.
Минусы:
- Высокие начальные инвестиции в лицензии и оборудование.
- Крутая кривая обучения - новичкам требуется от недели до нескольких месяцев, чтобы уверенно работать.
- Необходимость поддерживать актуальность файловой базы и версий программ.
Как начать работать с 3D‑моделированием?
- Определите задачу. Сформулируйте требования, выберите материал и тип изделия.
- Выберите инструмент. Для малого бизнеса подойдёт бесплатный FreeCAD или учебная версия SolidWorks; для крупного проекта - Siemens NX.
- Пройдите базовый курс. На платформах Coursera, Stepik и YouTube есть бесплатные серии уроков по моделированию деталей.
- Создайте простую деталь. Начните с простого пазла, отработайте операции выдавливания, вырезания и скругления.
- Проверьте модель. Запустите базовый анализ в CAE (например, статический расчёт в ANSYS).
- Экспортируйте. Сохраните модель в STL, STEP или IGES для последующего прототипирования.
После первого успешного проекта вы сможете расширять границы: добавлять сборки, вести управление конфигурациями и внедрять автоматизацию через скрипты.
Часто задаваемые вопросы
Зачем в машиностроении использовать 3D‑моделирование, если уже есть чертежи?
3D‑модель содержит полную геометрию детали, а не только проекции. Это упрощает проверку сборки, расчёты напряжений и генерацию программ для станков без дополнительного преобразования.
Какая разница между CAD и CAM?
CAD (Computer‑Aided Design) отвечает за создание и редактирование геометрии, в то время как CAM (Computer‑Aided Manufacturing) превращает готовую модель в управляющий код (G‑code) для станков ЧПУ.
Можно ли использовать бесплатные программы для промышленного проекта?
Для небольших деталей и прототипов бесплатные решения вроде FreeCAD или Fusion 360 (для стартапов) подходят. Но крупные сборки, требующие точных расчётов и интеграции с PLM‑системами, лучше выполнять в коммерческих CAD‑пакетах.
Какой формат файлов лучше всего использовать для обмена моделями?
Для передачи точных параметрических данных рекомендуется STEP (.stp), а для 3D‑печати - STL. IGES подходит для обмена поверхностными моделями.
Нужен ли отдельный сервер для хранения моделей?
Большие компании обычно используют PLM‑системы (например, Siemens Teamcenter) для централизованного управления версиями и прав доступа. Малый бизнес может обойтись облачными хранилищами типа Google Drive, но следует соблюдать меры резервного копирования.
